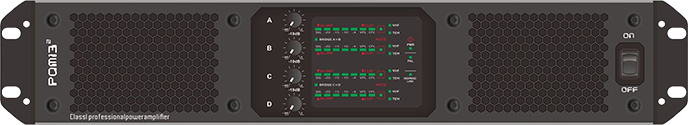

PQM13² 功放

PQM13²是四通道开关电源功放产品，采用专利I类拓扑结构 D类效率/AB类音质。电压峰值限制器(VPL)是用户完全可调的，每个通道都可以选择独立的峰值输出电压，也就是最大输出功率，这功能使放大器可以非常安全且方便地驱动不同功率大小的扬声器。独特的稳压开关模式电源确保在电源电压正常波动范围内稳定、 全输出功率。 电源电压下降或波动不会影响功率输出。

技术

主要特点

PQM13²放大器采用了许多先进的技术，其中有很多是特别为确保最佳性能和可靠操作的改进，熟悉这些技术会对您操作扩声系统有很大的帮助。

电压峰值限制器

电压峰值限制器（VPL）是用户完全可调的，每个通道都可以选择独立的峰值输出电压，也就是最大输出功率，这一功能使放大器可以非常方便地驱动不同功率大小的扬声器。

保护和性能优化

适当和稳定的功率放大对任何音频系统都至关重要。不当或错误的功率放大器会对扬声器造成损坏，某些情况还会对放大器本身造成损坏。为防止任何损坏或功能中断，PQM13²放大器提供先进的技术来保护内部线路和连接的负载，这些特性在极端条件下保护超负荷的电源保险丝。

内置保护功能

▲ CPL（电流峰值限制器），确保放大器输出不会超过放大器的安全电流参数。

▲ 温度保护，确保放大器不会因为过热而损坏。

▲ 电力平均限制器，根据电源供应器和电源断路的功率来限制最大的电力消耗。

▲ VHF（超高频），当检测到非动态的连续信号时，放大器的输出会被减弱。

▲ 直流保护，确保有害的直流信号不会在放大器的输出端出现。如果此情况发生，内部的保险丝就会断开，错误的指示会显示。

▲ 低阻抗（短路），当输入信号出现功能障碍或输出短路，错误警示灯就会亮起，并且关闭输出。

▲ 高阻抗，当输出信号很大而且测量不到电流消耗，高阻抗就会发出警告。这种情况可能出现在没有连接扬声器或放大器出现故障。

▲ 低启动电流确保当几个功率放大器同时打开，电源断路器不会跳电。

应用

■ 中大型酒吧、大型体育馆、电影院、剧场等高端应用。

■ 大型演出、线阵系统扩声等专业应用。

产品参数

型号	PQM132
功率（在220V~50Hz的稳压稳频供电条件下同时带电阻负载的每通道输出功率）
8Ω立体声功率：	1450Wx4
4Ω立体声功率：	2342Wx4
2Ω立体声功率：	2789Wx4
8Ω桥接功率：	4685Wx4
4Ω桥接功率：	5577Wx4
频率响应：	20Hz - 25kHz ±0.5dB
输入阻抗	20Kῼ Balanced 10Kῼ Unbalanced
THD+N(Rated power;4Ω/KHz)%	0.10%
信噪比	90dB
保护方式	短路、断路、直流、过热、射频、超低频 电路峰值限制器（CPL）保护
电压范围	AC210-240V/50-60Hz
实物尺寸HWD（cm）	48.5 x 37.5 x 9
包装尺寸（cm）	56 x45 x 17
净重（kg）	12.9±5%
毛重（kg）	14.3±5%
